实习是大学最后一个极为重要的实践性教学环节。通过实习，使我们在社会实践中接触与本专业相关的实际工作，增强感性认识，培养和锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，把理论和实践结合起来，提高实践动手能力，为我们毕业后走上工作岗位打下一定的基础；这次实习的目的是让我把握autocad用于工程制图的基本操作，了解工程图纸绘制的格式和要求，能够用autocad绘制二维的工程图纸。

二、实习时间

本人于20xx年12月27日至20xx年元月20日在广西益中建材有限公司项目部cad制图员和文员岗位上实习。

三、实习内容

作为一名即将毕业的大学生，社会实践是我们在大学生活中的一个重要环节。大三上学期最后三周的生产实习，我有幸到益中建材有限公司实习，在将近1个月的实习期里，我初步接触建筑建材、设计的一些运作，熟悉了画建筑平面，立面，剖面图，积累了一定的社会经验。负责指导我的是一名姓王的建筑结构工程师，实习内容主要是autocad的运用。在王工的悉心教导下，很快我就熟悉了cad的各项命令，使自己的基础更牢固，技术更全面，实际操作能力有所提高，以下就是我的一些实习过程和体会。

20xx年12月27日，实习的第一天，我被分配到设计公司的一个集体办公室，自己只有一张小小的办公桌和一台电脑。可是不知道该做些什么，什么也插不上手，只是这里看看，那里逛逛，最终还是公司里的王工程师给我指了条路，他告诉我一些简单的要求让我用cad软件画一个两层的办公楼的平面图和立面图，终于有事情做了，于是我就乖乖的做起了图。说实话我以前在学校的时候经常画图，速度和质量相对来说都是很高的，可是当我以很快的速度完成后，王工指出了很多规范上的不足，然后他就耐心地告诉我设计的流程和不同建筑种类的设计规范要求。首先，是对建筑的整个流程的了解。建筑物的形成、流程如下：投资商投资——国家审核批准——设计院做出建筑方案——中标——设计院进行建筑设计（包括建筑物正，立，剖面，水电，供暖的设计）——建设部审核批准——施工单位施工——监理进行审核——施工完成，交工——装潢公司进行装修——交工——由投资商和房产公司进行买卖。整个过程中，建筑的设计部分占了相当重要的位置。所以设计的时候，每一步都要按照规定，每一步都要谨慎。设计时也有它的过程：做方案（必须符合结构要求）——进行平面设计（设计的同时，由结构师就行调整，平面做法应符合结构要求，调整的同时，结构师进行结构设计，两者属于同步进行，同步完成）——立面，剖面设计——水电，供暖，电梯设计。

对这一些方面有了大致的了解后，我们进行了实际操作——绘图。绘图所用程序为autocad——计算机辅助设计。程序具有二维，三维绘图功能。我所做的工作就是建筑物平，立，剖的二维绘制。绘图，要先对功能进行了解，再就是熟悉里面各个工具的用法。绘图的时候也有步骤：轴线——墙线——门窗——楼梯——屋内布置——标注。还要一边绘制一边修改。刚开始画一些简单的房屋平面图，学着用快捷键做图。在绘制的过程中也遇到一些困难，如弧线与直线的交接，图形的闭和，楼梯的绘制，在做这些时候经常出现错误，影响下一步的操作。在这些操作中，就需要有足够的细心和耐心去修改。

在学习过程中，师傅和同事们都给了我莫大的帮助，教会我怎样用快捷键，作图的过程中如果使用几个小技巧，确实可以达到事半功倍的效果，让我在学习中少走弯路。

四、实习心得体会

第一次到公司实习，刚来的时候心理很没底，不知道怎样与别人相处。实习几天后发现，与同事相处并不难。当你遇到不明白的地方时，你就要多问，在问的同时，就增添了你和同事交流的机会，这样，不仅问题解决，也很快融入了集体。在这里，要勤学好问，多与人交流，要以诚待人。

这次的暑期实习带给我不仅仅是一种社会经验，更是我人生的一笔财富。更可喜的是我在实习期间还结识了一些好朋友，他们给予我不少的帮助。俗语说：纸上得来终觉浅。没有把理论用于实践是学得不深刻的。当今大学是以理论为主，能有机会走进设计公司去实习，对我来说是受益匪浅的。我就快毕业走向社会了，相信这次实习对我日后参加工作有帮助。

通过这次实习，在设计方面我感觉自己有了一定的收获。实习主要是为了我们今后在工作及业务上能力的提高起到了促进的作用，增强了我们今后的竞争力，为我们能在以后立足增添了一块基石。实习单位的王工也给了我很多机会参与他们的`设计是我懂得了很多以前难以解决的问题，将来从事设计工作所要面对的问题。这次实习丰富了我在这方面的知识，使我向更深的层次迈进，对我在今后的社会当中立足有一定的促进作用，但我也认识到，要想做好这方面的工作单靠这这几天的实习是不行的，还需要我在平时的学习和工作中一点一点的积累，不断丰富自己的经验才行。我面前的路还是很漫长的，需要不断的努力和奋斗才能真正地走好。我坚信通过这一段时间的实习，所获得的实践经验对我终身受益，在我毕业后的实际工作中将不断的得到验证，我会不断的理解和体会实习中所学到的知识，在未来的工作中我将把我所学到的理论知识和实践经验不断的应用到实际工作来，充分展示自我的个人价值和人生价值。为实现自我的理想和光明的前程努力。

学cad心得篇2

autocad使用的三个基本方面

目前设计文件，特别是图纸，都是用autocad软件绘制的。但是，现在还有很多人对cad并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。

从工程设计开始，本人会将多年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对cad的使用展开一次交流和讨论，相互提高。

另外，因为本人是建筑的，对其他专业不胜了解，因此，今后的举例将主要是和建筑有关的，希望大家能举一反三。

不知大家认为，使用cad画图，最重要的是什么?对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用cad画图的目的是什么。我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西(不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

准确：200宽的墙体不能画成240;留洞不能尺寸上标注的是1000x20xx，而实际量量是1250x2100;更常见的错误是分明是3000宽的一条线，量出来却是2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。

虽说毕业后没有从事与cad制图有关的工作，但在大学期间和实习时本人画了大量的施工图，尤其是在做毕业设计的那段时间更是对cad的应用有一个较全面的了解，同时也掌握了cad制图的一些方法与技巧，下面就个人绘图的心得谈谈，有不成熟的地方请赐教！

一、画图的基本常识

比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需了解的。所以刚入门的人不防先看了下每一个菜单栏里都有哪些绘图的命令，然后逐个的试一试，了解一下绘图的基本命令。

二、掌握快捷命令、提高绘图速度

在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢，但你用一段时间后，绘图的速度就会显著的提高。

三、对各种参数进行设置、提高绘图的水平与质量

掌握了画图的基本方法，这还不够，因为同一幅图可能形式一样，但图层设置（后面详述）和色彩的搭配与线型的设置不同，给人的感觉与打印出来的效果是截然不同的。所以接下来该掌握的首先是图层的设置，线型、文字及标注样式的设置，怎样设置能使图形在cad上看起来好看，打印出来质量高，这需要反复的画，然后打印出来，不断的总结经验。

四、养成绘图的良好习惯

本来绘图这应该在学cad之前就应当强调的，但由于初学者前期对cad软件还不太了解，所在放在这里说明，也就是说，当你掌握基本的绘图命令后，以后的绘图过程当中就应养成良好的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于你的图能很好的拿来与人交流，特别是对需要一个团队协作才能完成的图显得尤为重要。

1、绘图前先建好图层

在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。在此特别强调一点，很多人喜欢在0图层上画图这是不对了，习惯不好，0图层是用来画快用的，另外还有一个图层（英文的，不记得了）是专门外部引用用的，在些先不详述，等有时间再谈。

2、建好图层后，设置基本的文字与标注样式

文字与标注样式的设置一是方便绘图，二是便于以后修改。标注样式也可等图画好后在标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确显示。文字与标注样式的设置，如设置恰当，可方便以后的修改，做到一改全改，不能改图，直接修改样式就能把图的一些基本特性改过来。

3、线型的挡配（包括颜色、粗细、形式）

一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。如轮廓线可设为

0.35或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。

简单的这么说一下吧，工作忙没有时间，也不能具体的说明，只是希望大家看了后有所启示，这样我的目的也就达到了。

学cad心得篇3

在经过一个学期的学习auto cad的这段时间里，我对cad的应用有一个较全面的了解，同时也掌握了cad制图的一些方法与技巧，下面就个人绘图的心得谈谈。

一、画图的基本常识

比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需了解的。所以刚入门时候我就尝试逐个的试一试，了解一下绘图的基本命令。

二、掌握快捷命令、提高绘图速度

在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢，但你用一段时间后，绘图的速度就会显著的提高。

三、对各种参数进行设置、提高绘图的水平与质量

四、养成绘图的良好习惯

当我掌握基本的绘图命令后，老师就常常强调应该在以后的绘图过程当中就应养成良好的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于我们的图能很好的拿来与人交流，特别是对需要一个团队协作才能完成的图显得尤为重要。

autio cad的绘图基本如同以下步骤：

1、绘图前先建好图层

在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。

2、建好图层后，设置基本的文字与标注样式

文字与标注样式的设置一是方便绘图，二是便于以后修改。标注样式也可等图画好后在标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确显示。

3、线型的挡配（包括颜色、粗细、形式）

一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。如轮廓线可设为0.35或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。

我自己总结的经验和方法：

1、循序渐进

整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握autocad的使用技术。

2、学以致用

在学习autocad时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上；要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用autocad独立完成绘图的能力。

3、熟能生巧

配套的强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完autocad课之后就可以投身到实际的使用中去。掌握技巧

1、常见问题要弄懂

(1)同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，

经过学习后了解这是因为绘图区域界限的设定操作没有做，或虽用limits命令进行了设定，但忘记了用zoom命令中的all选项对绘图区重新进行规整。绘图区域的设定是根据实际的绘图需要来进行的。

(2)有时用线型名称为“hidden”的线型画线段，但发现画出的线段看上去像是实线，这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。解决问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。

(3)在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的？这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。

2、有比较，才有鉴别

容易混淆的命令，要注意使自己弄清它们之间的区别。如zoom和scale，pan和move，divide和measure等等。

3、层次要分明

图层就像是透明的覆盖图，运用它可以很好地组织不同类型的图形信息。学习过程中，我的同学图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。严格做到层次分明，规范作图。我的体会是：养成良好的习惯，受益匪浅。

4、粗细要清楚

使用线宽，可以用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。

5、内外有别

利用autocad的“块”以及属性功能，可以大大提高绘图效率。“块”有内部图块与外部图块之分。

内部图块是在一个文件内定义的图块，可以在该文件内部自由作用，内部图块一旦被定义，它就和文件同时被存储和打开。

外部图块将“块”的主文件的形式写入磁盘，其他图形文件也可以使用它，要注意这是外部图块和内部图块的一个重要区别。

6、滴水不漏

图案填充要特别注意的地方是构成阴影区域边界的实体必须在它们的端点处相交，也就是说要封闭，要做到“滴水不漏”；否则会产生错误的填充。

7、写文字要规范

文字是工程图中不可缺少的一部分，比如：尺寸标注文字、图纸说明，注释、标题等，文字和图形一起表达完整的设计思想。

五、学习后感想

感觉在学习一个学期auto cad之后依然有许多不懂的地方，可能是auto cad之中的用法太多，笔记又记不完善，感觉在使用一些工具时常常记不清该怎么使用，常常会出错。有时一不小心会有些知识点听漏掉，加上没有与上课内容相匹配的书籍可以查阅，画图时有时候咔住。希望老师的板书可以详细一点，也希望有与上课内容较匹配的课本，这样可以方便我们课下了解更多相关知识。

学cad心得篇4

计算机辅助设计指利用计算机及其图形设备帮助设计人员进行设计工作，简称cad。在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。cad能够减轻设计人员的劳动，缩短设计周期和提高设计质量。

通过这几天的学习，使我对cad有了进一步的了解，一开始觉得它不是一个轻易学好的软件，觉得用处不是很大。但几天的学习下来，使我对这个软件的看法彻底改变了，不但用处很大，我们可以用它作出工程、建筑等方面的图画来，而且易学，就是把那些基本的套路把握熟悉了以后就很简单了，还有要害的一点就是对自己要画的东西一定要熟悉的，否则一些要害性的标本就画得不恰当了。

在实习的一周里，我不仅了解了实在的学习内容，并对专业以外的知识有了一定的了解。当我们要去学习或研究一门技术或学问时，去了解这门技术或学问的历史背景是非常重要的，计算机绘图的目标就是要使设计的结果在生产实践是发挥作用。目前的设计结果基本上以纸基图纸的方法进入到生产中，同时，在设计单位，纸基的图纸也是图纸档案治理的主要对象。虽然计算机辅助设计的发展方向是达到设计、生产的无纸化，但除了极少数巨型的制造企业外，绝大多数普通的设计生产单位还是以纸基图作为组织设计生产的依据。因此，怎样将cad设计产生的电子格式的图纸转换成为描绘在规定幅面上的纸基格式的图纸，是一个与生产实际结合得非常紧密的问题，在某种意义上来说，这一步与图形的修改、编辑等绘图过程同等重要。实习结束了，在学校里我们应该多学习一些理论知识，这对以后做设计是非常有帮助的，理论知识丰富了我们的大脑，为我们的设计带来了灵感，并且培养我们综合的知识构成与发散性思维，这一点是非常重要的。在本周的cad实习中，感觉到学到很多的东西，绘图的技巧在平时是学不到的，这一周过的很充实，我也真正的融入到学习当中去，一切也很顺利，感觉挺不错的。我相信以后的生活中，我们将体会到更多的东西，也相信自己在下一次实习中将会更好。我坚信通过这一段时间的实习，所获得的实践经验对我终生受益，在我以后的实际工作中将不断得到验证，我会不断的理解和体会实习中所学到的知识，在未来的工作中不断把所学的理论知识和实践经验不断的应用到实际工作中来，充分展示自我的个人价值，为了更好的明天而奋斗。

学cad心得篇5

上周我们班进行了为期一周的cad实训,本人终于不付贾老师使命,着实完成了任务.这不仅巩固了自己以往所学的知识,更加培养了自己的动手能力,让我深深地体会到了作为一名模具设计师应有的严谨的工作态度.

时间过得真快，到今天截止，一周的cad制图实训即将结束，现在回想起刚进机房的那懵懂，自己都觉得好笑。经过一个学期的学习，面对综合量大点的图形，竟然不知从何下手。上课是一步一步，一个一个命令的学，课后的练习也没有涉及到前后的知识，知识的连贯性不大，当我们进行实际运用时，发现之前学的有点陌生。

实训的第一天，老师首先给我们将了这周实训的课程安排，说明了本周实训的主要内容，实训目的以及意义所在，然后交代了一些细节方面的问题，强调应当注意的一些地方，以及考试成绩打分等。听完老师的讲解后，我并没有马上去画图，而是用两节课认真的去看任务指导书和设计指导书，很仔细的看了作图要求，以及提示的作图步骤，以便于能够合理的完成本周的实训工作，我怀着积极的心态去面对这次难得的实训机会。

实训时间安排得有点紧，尤其是周二，看到这样的时间安排后，竟然没有想溜的冲动。接着我就仔细每副图的操作细节，有些有提示，也有些没有的。我想结合我所学的，还有老师和同学的帮助，这周的实训肯定会有很大的收获的。

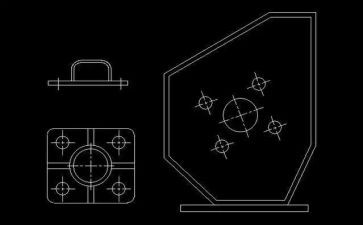

在接下来的几天里,同学们,开始进行cad操作,我也没有闲着,开机后打开cad程序,迅速建好图层并保存,然后开始画千斤顶底座的零件图,开始在那里画还比较轻松,并按照贾老师以前教我们的方法修剪好零件图,最后标注所画的零件图,自己在电脑里20xx的版本里实在找不到直径标注的符号。

于是向贾老师请教,她马上放下手上的工作,过来指导自己,不一会儿,疑难问题轻松就被她解决了,我十分感谢,并为她认真的教学态度所钦佩,然后我便继续完成后绪工作,用贾老师教我的方法轻松并快速完成了第一个零件图.有了前一个零件图的`经验和指导,我又顺利完成了第二个零件图,一个小时轻松搞定,看着旁边同学有的才画完第一张图,我有些得意,但马上又提醒自己:革命尚未成功,同志还需努力。

于是马上又投入了下一场战斗之中.就这样,我的五张零件图只用一天半就画完了,第三天的时候,有些心不在焉,偷偷小玩了一会儿五子棋,不料被贾老师发现了,第四天上午,贾老师重重地点了我的大名,狠狠地批评了我一顿,说我不思进取,整天在那儿五子棋、六子棋的,不务正业,听了让我羞愧不堪,简直无颜面对江东父老,于是痛下决心,上课坚决不玩游戏了,并认认真真地完成了最后一张千斤顶的装配图,且仔细地检查了一遍以前所画的零件图,将其中的一些不足之处详细地做了修改,然后保存到自己的移动u盘中,准备明天去打印.

我一直认认真真去绘制每一个图，思考每一个细节，作图步骤，哪怕是一个很小的问题，也都会很仔细，在作图的过程中的确遇到了不少的难题，但都在老师和同学的帮助下，一个一个的被我击破，自己难免会感到有点惊喜，从而增强了对cad的兴趣。

学习最怕的就是缺少兴趣，有了兴趣和好奇心，做什么事都不会感到累。于是我在网上找了点关于cad的资料。cad的发明者是美国麻省理工学院的史凯屈佩特教授，依1955年林肯实验室的sage系统所开发出的全世界第一支光笔为基础，提出了所谓“交谈式图学”的研究计划。这个计划就是将一阴极射线管接到一台电脑上，再利用一手持的光笔来输入资料，使电脑透过在光笔上的感应物来感应出屏幕上的位置，并获取其座标值以将之存于内存内。这个阴极射线管就算是电脑显示屏幕，那支光笔现在可能是更先进的鼠标、数字化仪或触笔。

那时候的电脑是很庞大且简陋的，不过，无论如何，这个计划开启了cad的实际起步。事实上，此计划也还包含类似像autocad这样的cad软件，只是其在功能上的应用非常简单罢了。当交谈式图学的观念被提出且发表后，在美国，像通用汽车公司、波音航空公司等大公司就开始自行开发自用的交谈式图学系统。

因为在当时，只有这样的公司才付得起开发所需的昂贵电脑设备费用和人力到了20世纪70年代，由于小型电脑费用已经下降，交谈式图学系统才开始在美国的工业界间广泛使用。在那时候，比较有名的交谈式图学软硬件系统是数据公司(digital)的一套名为turnkey的系统。二战后，cad的系统也就在战后高科技军事技术的转移下，导入了建设所需的铁路、造船、航空等机械重工业。

在实训的一周里我不仅了解到了实在的学习内容，并且对专业以外的知识做了很深的了解，以上基本上就是cad的发展历程，当我们要去学习或研究一门技术或学问时，去了解有关这门技术或学问的历史背景是非常重要的，这也就是“寻根”。

欲学习一门技术或学问却不去了解它的历史，将有如无根之萍，无法深入并获得其中的乐趣!我们每画的一个零件图就好象跟cad的历史一样，一步一步的渐进，自己从中吸取很多的精华，列如，当尺寸没有按照标准画时，那么在标注尺寸的时候就需要修改数据，不仅影响到了图的雅观，还直接影响了图的真实性，所以在画图过程中就要很细心，一步一步慢慢来，做到精确，无误差，在比如，在修剪多余直线的时候很有可能会出先剪不掉的现象，我经常遇到，那是因为连线的时候线与线之间根本就没有连接在一起，表现出作图不扎实的意思，在老师的帮助下，我改正了这个不好的习惯，作图，就要用心去做，扎扎实实的完成任务!

总之，在本周的cad实训中，让我受益匪浅,不仅仅是对以往书本上的知识作更深层次的巩固,更加提高了自己在cad方面的操作技能,在画图的过程中,加深了自己的动手能力,同时也提高了对cad这方面的认识,大作业的顺利完成,也得感谢贾教师的指导与纠正,对此我感激不尽,同时也让我认识到,作为一名模具设计人员,仅仅是设计一张模具图纸是完全不够的,更重要的是知道如何去使用和支配它们,使它们更好地为社会和人民服务.

我感觉我学到的东西比一个学期学的东西还多，绘图技巧在平常的学习中是学不到，我希望以后能够有更多的这种实训的机会，这一周感觉过的很充实，我也真正的融入到了学习当中去，别无他思，一切都还不错，感觉非常好。

学cad心得篇6

1、基础很重要

学习《auto cad》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，手工绘图水平高的人，学起来较容易些，效果较好！

2、循序渐进

整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，使自己能由浅入深，由简到繁地掌握cad的使用技术。

3、学以致用

在学习cad命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上；把学以致用的原则贯穿整个学习过程，使自己对绘图命令有深刻和形象的理解，有利于培养自己应用cad独立完成绘图的能力。

4、熟能生巧

要自己做几个综合实例，详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程。

掌握技巧：

1、常见问题要弄懂

（1）同样画一张图，有的人画的大小适中，有的人画的图形就很小，甚至看不见，这是因为绘图区域界限的设定操作没有做，或虽用limits命令进行了设定，但忘记了用zoom命令中的all选项对绘图区重新进行规整。绘图区域的设定是根据实际的绘图需要来进行的。

（2）有人用线型名称为"hidden"的线型画线段，但发现画出的线段看上去像是实线，这是"线型比例"不合适引起的，也就是说"线型比例"太大，也可能是太小。结局问题的办法是将线型管理器对话框打开，修改其"全局比例因子"至合适的数值即可。

cad学习心得体会cad学习心得体会

（3）在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，()这是因为尺寸标注的整体比例因子设置的太小，将尺寸标注方式对话框打开，修改其数值即可。

以上三个问题仅仅是我上机过程中遇到的最典型的三个问题和困难。实际问题不胜枚举，作为初学者彻底弄懂这些问题，很有必要，对提高绘图质量和效率很有帮助。

2、有比较，才有鉴别

容易混淆的命令，要注意使自己弄清它们之间的区别。如zoom和scaie,pan和move,divide和measure等等。

3、层次要分明

图层就像是透明的覆盖图，运用它可以很好地组织不同类型的.图形信息。学习过程中，有的人图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。严格做到层次分明，规范作图。我的体会是：养成良好习惯，受益匪浅。

4、粗线要清楚

能够显示实体的线宽是autocad20xx的新工程。使用线宽，可是用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。作为初学者，一定要通过图层指定线宽，显示线宽。提高自己的图纸质量和表达水平。

5、内外有别

利用autocad20xx的"块"以及属性功能，可以大大提高绘图效率。"块"有内部块与外部图块之分。内部图块是在一个文件内定义的图块，可以在该文件内部自由作用，内部图块一旦被定义，它就和文件同时被存储和打开。外部图块将"块"以文件的形式写入磁盘，其他图形文件也可以使用它，要注意这时候外部图块和内部图块的一个重要区别。

6、滴水不漏

图案填充要特别注意的地方是构成阴影区域边界的实体必须在它们的端点处相交，也就是说要封闭，要做到"滴水不漏";否则会产生错误的填充。初学者一定要学会如何查找"漏洞",修复错误。

7、写文字要规范

文字是工程图中不可缺少的一部分，比如：尺寸标注文字、图纸说明，注释、标题等，文字和图形一起表达完整的设计思想。尽管autocad20xx提供了很强的文字处理功能，但符合工程制图规范的文字，并没有直接提供。因此要学会设置"长仿宋体这一规范文字。具体操作的简要步骤是，打开"文字样式"对话框，新建一个样式，可取名为"长仿宋体",对话框中字体名改为选用"仿宋体gb-2312",宽度比例也要改为0.67.尺寸标注的文字可改为"italic.shx"代替"仿宋体gb-2312".

另一种规范文字更简单的方法是，直接使用autocad20xx样板文件提供的"工程字"样式；注意，使用前要用"使用模板"方式启动autocad20xx,选择国标标题（如：gba3）进入绘图状态。再将"工程字"样式置为当前工作样式。这种方法，大多数教科书中没有提及，初学者要注意补充一下这一训练。

8、特殊字符，特殊处理

实际绘图中，常需要输入一些特殊字符，如角度标志，直径符号等。这些中利用autocad20xx提供的控制码来输入，较易掌握。另一些特殊字符，如"￡"、"a"、"g"等等希腊字母的输入，掌握起来就不那么容易了。它要利用到mtext命令的"其他…"选项，拷贝特殊字体的希腊字母，再粘贴到书写区等操作。尤其要注意字体的转换等编辑。还有一些特殊的文本，如"φ"在机械制图中应用的较多，叫做带上、下偏差的尺寸公差标注，也可用到mtext命令的"堆叠"功能来实现。这样做远比在尺寸标注对话框中调节响应功能数值方便得多。我个人的体会是：特别方便！

9、不依规矩，不成方圆

工程标注是零件制造、工程施工和零部件装配时的重要依据。在任何时候一幅工程图中，工程标注是不可少的重要部分。在某些情况下，工程标注甚至比图形更重要。许多初学者不怕绘图，怕标注；原因之一是尺寸标注方式对话框里选项太多，自己又理解不清，更不知道这些选项之间如何配合，所以往往很难达到理想的标注效果。为此，除应弄清对话框里各选取项的含义及常用值外，还应督促自己学习时应遵守如下五个规程：

（1）为尺寸标注创建一个独立的层，使之与图形的其他信息分开，便于进行各种操作。

（2）为尺寸文本建立专门的文字样式（如前述"长仿宋体"）和大小。

cad学习心得体会心得体会，学习心得

（3）将尺寸单位设置为所希望的计量单位，并将精度取到所希望的最小单位。

（4）利用尺寸方式对话框，将整体比例因子设置为绘图形时的比例因子。

（5）充分利用目标捕捉方式，以便快捷拾取特征点。

（6）两个空间、两个作用、两个练习。在autocad20xx环境中有两种空间：模型空间和图纸空间，其作用是不同。一般来说，模型空间是一个三维空间，主要用来设计零件和图形的几何形状，设计者一般在模型空间完成其主要的设计构思；而图纸空间是用来将几何模型表达到工程图之上用的，专门用来进行出图的；图纸空间有时又称为"布局",是一种图纸空间环境，它模拟图纸页面，提供直观的打印设置。在图纸空间中可以创建并放置视口对象，还可以添加标题栏或其他几何图形。可以在图形中创建多个布局以显示不同视图，每个布局可以包含不同的打印比例和图纸尺寸。布局显示的图形与图纸页面上打印出来的图形完全一样。

10、九九归一

计算机绘图的目标就是要使设计的结果在生产实践中发挥作用。目前的设计结果基本上以纸基图纸的方式进入到生产中，同时，在设计单位，纸基的图纸也是图纸档案管理的主要对象。虽然计算机辅助设计的发展方向是达到设计、生产的无纸化，但除了极少数大型的企业外，绝大多数普通的设计生产单位还是以纸基图作为组织设计生产的依据。因此，怎样将autocad20xx设计生产的电子格式的图纸转换成描绘在规定幅面上的纸基格式的图纸，是一个与生产实际结合得非常紧密的问题，在某种意义来说，这一步与图形的修改、编辑等绘图过程同等重要。

学cad心得篇7

周一我们开始了为期1周的cad制图实习，这是我第一次参加制图类的实习活动，所有对此次实习活动我充满了好奇，早上8点我们准时开始了我们的实习活动，内容是制作3张完整的大图，包括绘制和打印。对于学习了一学期cad的我们，绘制几张图不成问题，明确任务后，大家便都忙碌了起来，我首先选择名为海5路的这张图来画，总体感觉不算难，在绘制的过程中，我对一些指令又有了进一步的熟悉，比如对直线指令line，线的等分指令divide等等，同时我们还了解到什么线应该用什么颜色，比如结构线应用重色系，标注适合用浅色系。一天的时间过的很快，也许是第一天实习吧，大家都不知疲惫的在仔细画着，很快就到了晚上下课的时间，今天的实习也就结束了，这第一次的制图实习的第一天一定会让我记忆深刻

周二，我们今天被安排了上午实习，和昨天一样，我们都各自画着自己的图，偶尔有拿不准的会和同学商量商量或者直接询问老师。今天我则继续完成了对于海5路这副图，我个人认为这副图比较复杂的是那个表格，费了我不少工夫，主要是为了把他弄美观，通过这次对表格的调整我可以更加熟练的使用表格，同时使表格更加美观，通过调整我终于完成了3张小图外带1个表格的海5路横线跨桥预埋伸缩缝图，其中主要图为伸缩缝预埋件大样和材料数量表格一个，我自我感觉画的比较美观，线条颜色和排版都比较注意，尤其是表格，可以说是调整了不少次才最后完成，效果我非常满意，希望打印出来的效果也不错，第二天的实习较第一天而言显得稍有些累，也许是因为第一天是初次实习所有比较兴奋吧，不过这一天过的还是相当充实有意义的。

周三，同周二一样摸门被安排为上午实习，今天我主要画了桥桥面排水图的图，这副大图主要由6张小图和1个表格组成，其中图为桥面泄水口立面图（1：10），钢板格栅大样（1：5），厚0。5钢板挡圈示意图（1：10），桥梁上泄水孔预留洞位置（1：5）以及集水斗详图（1：20）。表格为桥面排水材料数量表，这张图我画的.比较快，在画挡圈示意图时，等分指令divide帮了我很大的帮，这副图我的结构线选择了黄色，而标注我选择浅色系的青色。看起来还算美观。这副图我个人感觉标注部分比较麻烦，很多地方单位比较小不得不调整尺寸，不然全都挤在一起不但不美观而且打印后也看不清楚。因此我格外注意立刻这一点。总体来说着副图画的相当顺利。

周四，今天我们下午安排了实习，我主要完成了ek21这副图，看到这副图我并没有着急画，而是先研究了下这副大桥的整体结构。通过研究我发现这副图许多地方可以利用阵列这个方便的指令来完成，由于平时常使用这个指令，所以用起来可谓是得心应手，这副图很快的就画了出来，这副图我主要利用了指令array阵列，move移动，mirror镜相bh填充等等，这副图的标注比较麻烦，很多的数据需要写，为此我定义了块（block），利用块快睫的输入了各个数据，过程很顺利，最后我完成了这副图的表格“全桥主要材料数量表“这是最后一幅图了，完成了全部的图，接下来的任务就是布局设计和打印了，这些工作明天就可以完成了

周五，今天我的任务只要是对已经完成的三副图进行布局和打印，根据上课所学的知识，首先我利用直线绘制出各个图所需要的框，然后利用block的命令把他们设定为块，并在布局中插入。然后在视口一图层上建立了多个单个视口，分别将各个大图中的小图插入，并调整其位置和大小，打印尺寸规定为a3，420x270的大小，在打印过程中，出现了图不清楚，线条过于粗的问题，于是我重新调整了线条的宽度来解决这个问题，我的成图终于完成了，其效果比较让我满意，毕竟是第一次制作打印出的成图，心里难免还是有些兴奋的，看着自己画出的成图，我感觉有一点点成就感，至少我认为通过这一周的实习我没有白忙，我看到了自己的成果。总体而言这次实习还是很充实很快乐的，对于接下来的测量学实习我也充满了期待。
